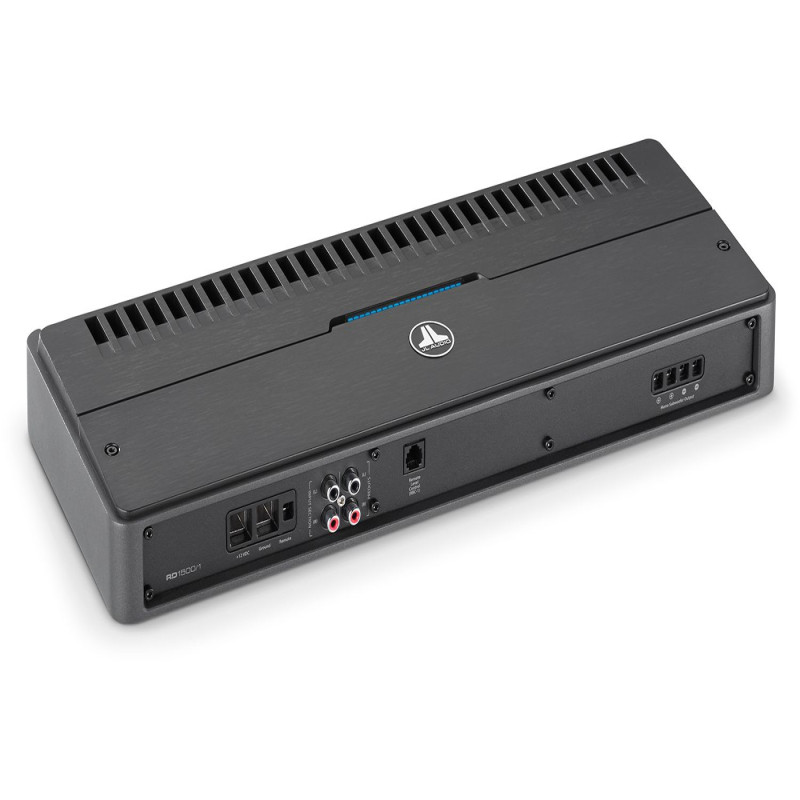

JL AUDIO - RD 1500

Diseñado para aplicaciones de subwoofer de alta potencia, el amplificador monobloque RD1500/1 se desarrolló para ofrecer graves de alta calidad con un rendimiento excepcional. Equipado con un circuito especial de baja impedancia, el RD1500/1 es capaz de generar una impresionante potencia de salida de 1500 vatios a 1 o 2 ohmios (14,4 V, 1 % THD). En el corazón de esta fuente de alimentación ultradelgada y compacta se encuentra la tecnología exclusiva NexD™ Clase D de JL Audio, que permite una alta potencia con una eficiencia excepcional y una baja distorsión.

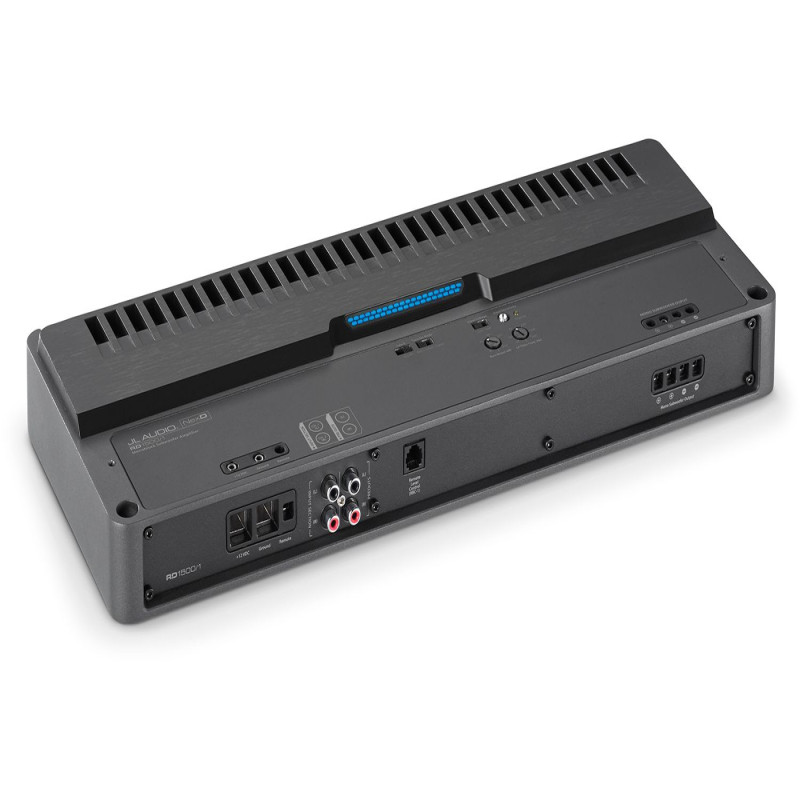

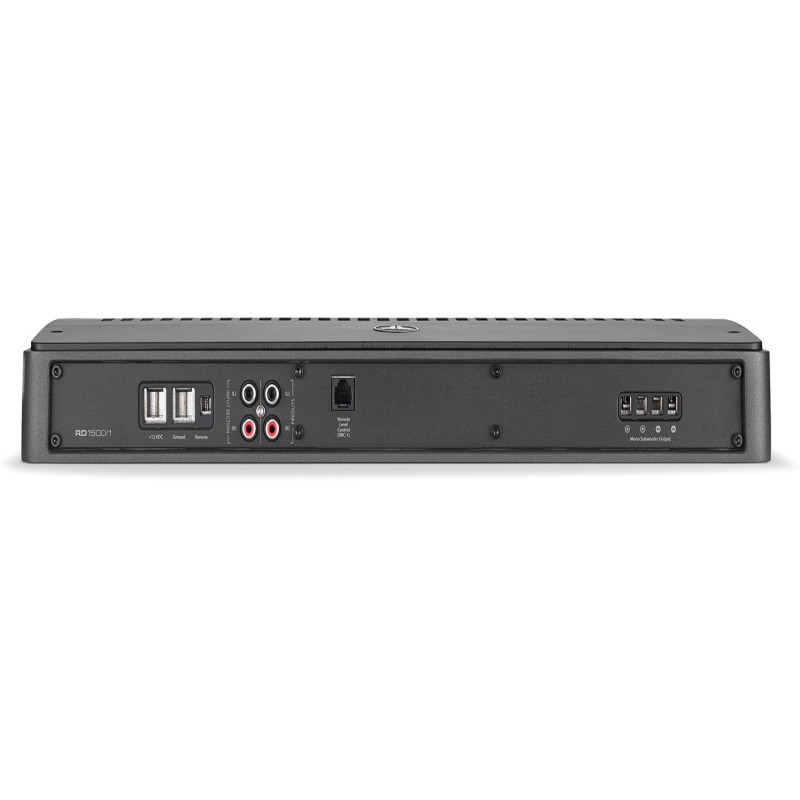

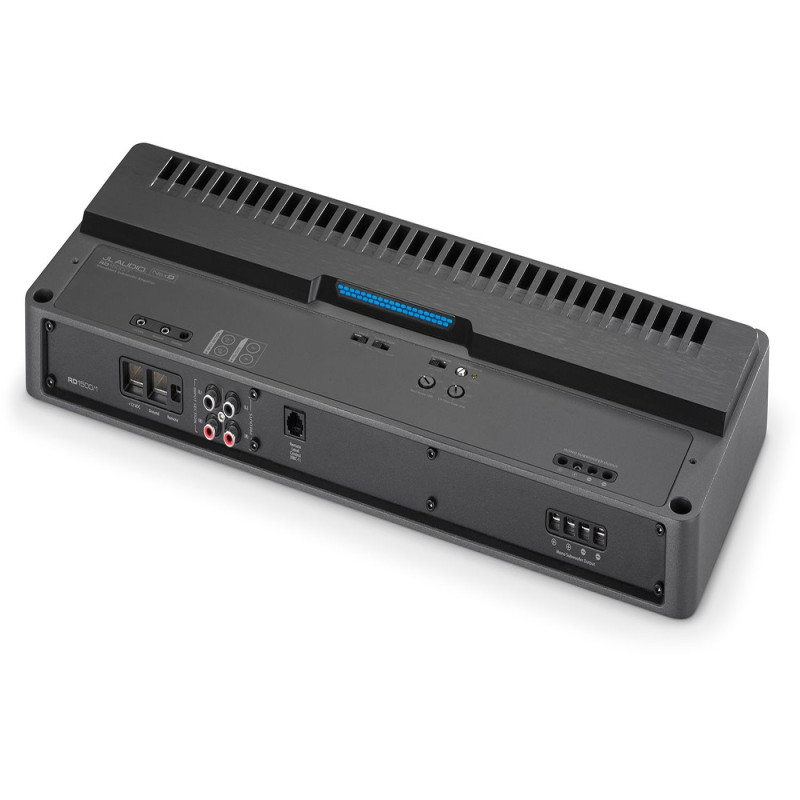

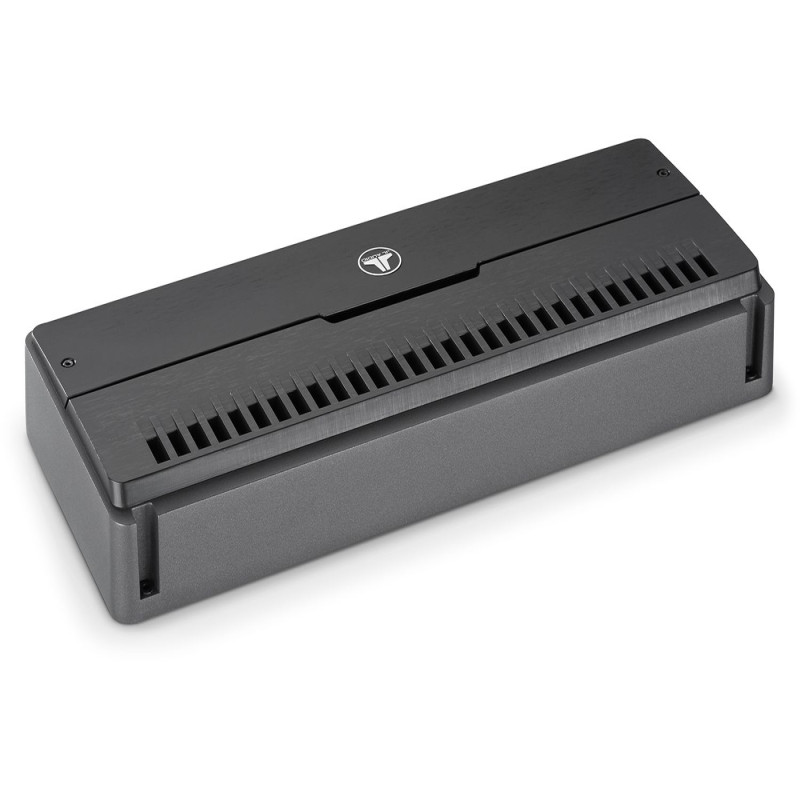

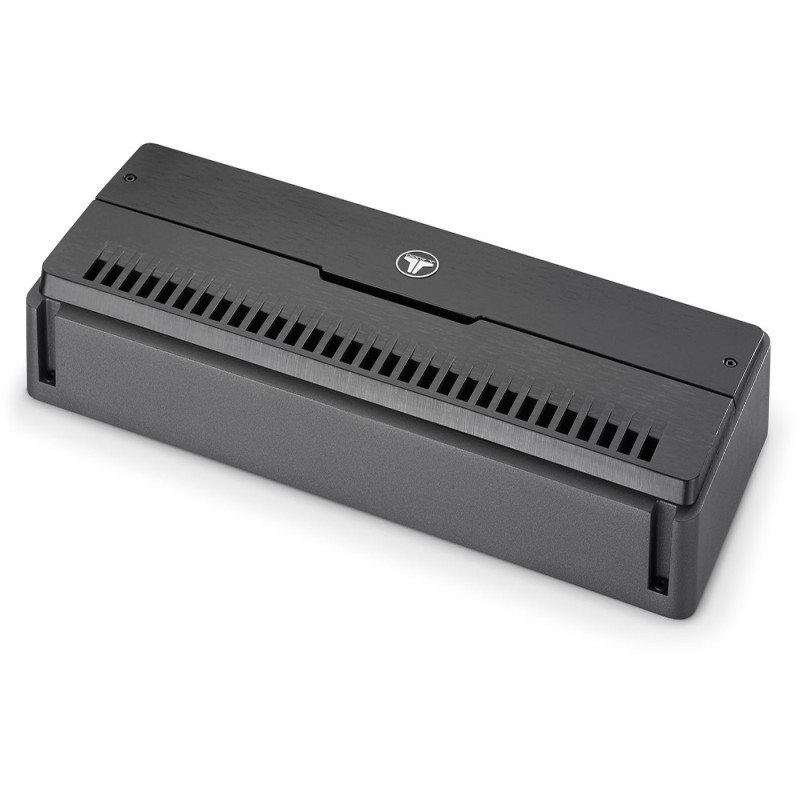

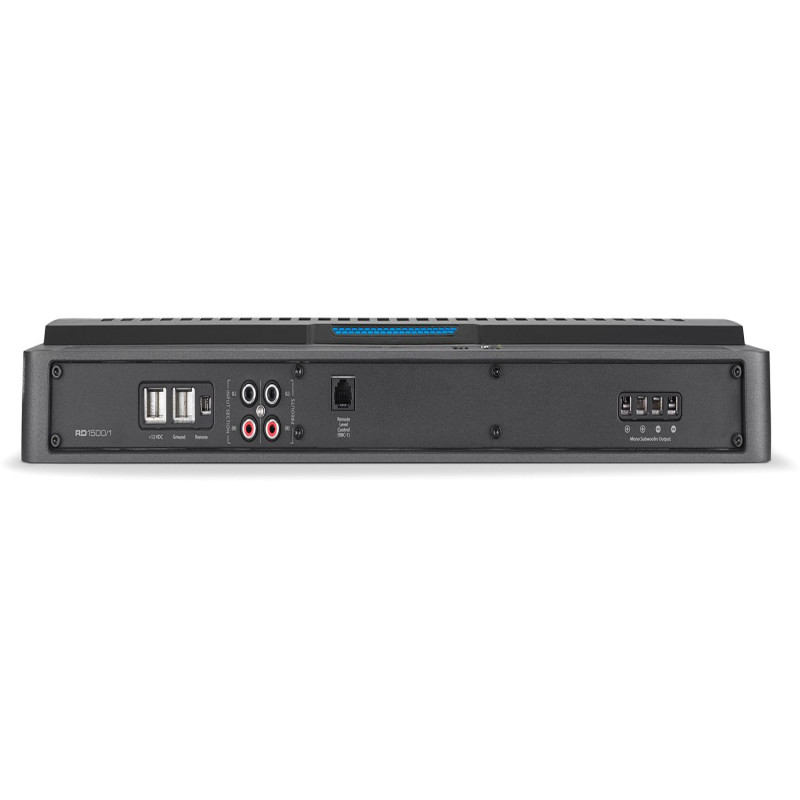

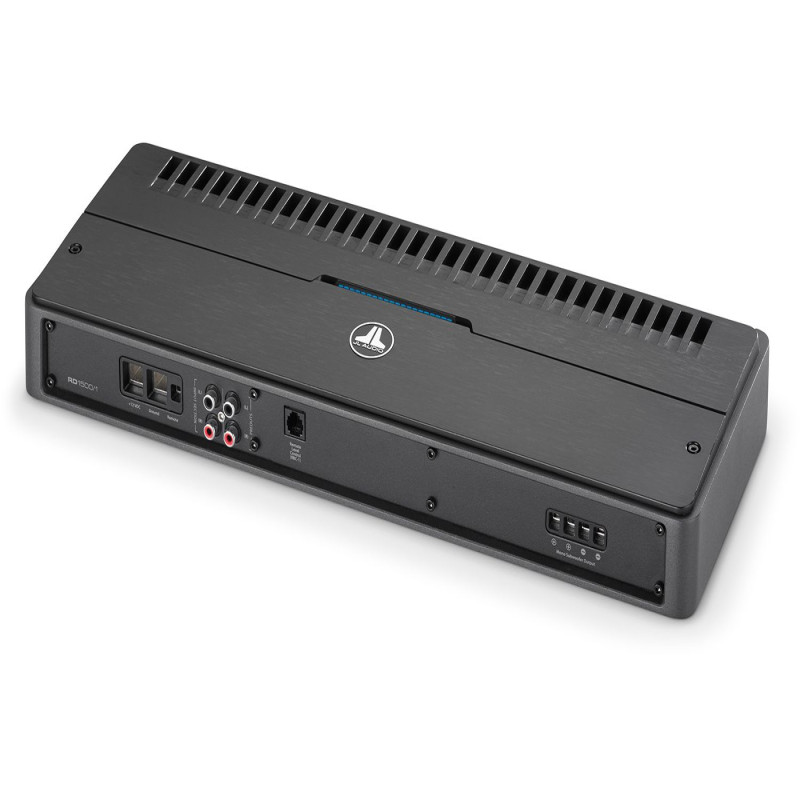

Para su comodidad, todos los controles del RD1500/1 se encuentran en la parte superior del amplificador, bajo una cubierta protectora, y todas las conexiones están ubicadas en un lateral del chasis. Las funciones de procesamiento de señal incluyen un filtro paso bajo de 12 dB/octava con selección de frecuencia continuamente variable de 50 a 500 Hz y un ecualizador con refuerzo de graves variable. También integra entradas de balance diferencial de doble banda, capaces de aceptar la mayoría de los niveles de voltaje de entrada. La activación automática (mediante sensor de señal o sensor de compensación de CC) viene de serie, junto con un conjunto de salidas de preamplificador para que pueda enviar fácilmente señales a otro amplificador.

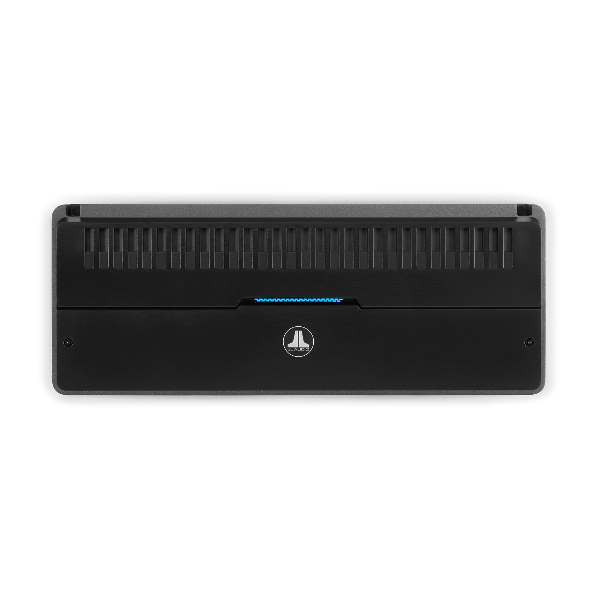

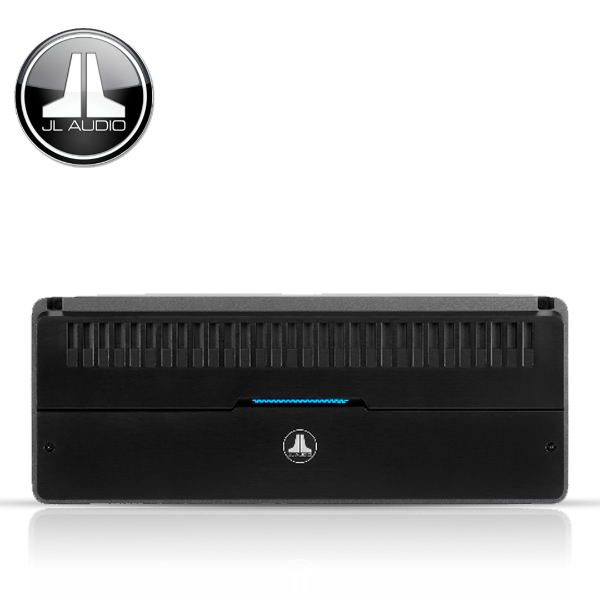

El RD1500/1 también está equipado con un indicador LED de corte integrado. Esta innovadora función le permite ajustar la sensibilidad de entrada de su amplificador de forma rápida y precisa sin necesidad de equipo especial. El RD1500/1 presenta un duradero acabado de pintura electrostática en polvo negra y una tira de luz LED bicolor en la parte superior que indica el estado y las condiciones generales. El control del nivel del subwoofer desde el asiento del conductor se logra fácilmente con el control remoto de nivel RBC-1 opcional (se vende por separado).

Tecnología de conmutación NexD™

Las tecnologías de amplificación NexD™ ofrecen una calidad de audio excepcional, una eficiencia general inigualable y alta potencia en diseños de amplificadores muy compactos.

Desde los amplificadores de subwoofer "Slash" originales, JL Audio se ha mantenido a la vanguardia del diseño de amplificadores de Clase D. Nuestra tecnología de conmutación NexD™ se basa en nuestra experiencia en amplificadores de Clase D para ofrecer una fidelidad y eficiencia excepcionales, dando como resultado amplificadores compactos que brindan alta potencia y una excelente relación calidad-precio.

Veamos un poco más en detalle... Un diseño tradicional de amplificador de conmutación PWM utiliza una frecuencia de conmutación fija y varía el ancho de pulso únicamente en función de la señal de audio de entrada al modulador de pulsos. Este enfoque básico presupone ciertas condiciones ideales, como una fuente de alimentación estable, que no siempre se dan en una instalación real en un automóvil. La caída de voltaje en la fuente de alimentación con la señal provoca distorsión en todos los niveles de potencia con estos diseños, incluso muy por debajo del punto de saturación. La solución a esto es la retroalimentación (una señal correctiva enviada de vuelta a la entrada), pero esto se vuelve poco práctico a medida que aumenta la frecuencia de audio, por lo que es una buena solución para amplificadores de ancho de banda limitado (subwoofer), pero no para amplificadores de rango completo.

Teniendo en cuenta lo anterior, al diseñar los amplificadores de subwoofer NexD™, adoptamos el enfoque PWM fijo simple y lo mejoramos con una frecuencia de conmutación muy alta: 240 kHz, aproximadamente cuatro veces superior a la de la mayoría de los amplificadores de subwoofer de Clase D. Esto aumenta el ancho de banda del amplificador a al menos 500 Hz con una distorsión mínima y mejora la eficiencia, manteniendo el circuito, normalmente voluminoso, más compacto. Sus subwoofers le recompensarán con un rendimiento de graves preciso y sólido.

Para los amplificadores y canales de rango completo NexD™, aplicamos una versión variable de ultra alta velocidad de la tecnología NexD™ (conmutación a más de 400 kHz). En estos proyectos, un modulador autooscilante con realimentación directa envía información sobre la tensión de alimentación instantánea al modulador, combinándola con la señal de entrada para cancelar cualquier distorsión debida a las fluctuaciones de la tensión de alimentación. Esto reduce la distorsión antes de que se aplique la realimentación, simplificando el diseño general del circuito de realimentación.

El resultado final es un audio simplemente excelente: limpio, potente y fiable.

Entradas balanceadas diferencialmente

Las entradas balanceadas diferencialmente de JL Audio están diseñadas para combatir el ruido generado por los cables, un problema común en las instalaciones de audio para automóviles y embarcaciones. Esta tecnología permite el uso de cables RCA convencionales, ofreciendo muchas de las ventajas de una conexión verdaderamente balanceada y admitiendo un amplio rango de niveles de señal de entrada.

Los vehículos actuales están equipados con componentes electrónicos sofisticados capaces de generar ruido e interferencias.
